2. Alat dan Bahan
[Kembali]
3. Rangkaian Simulasi
[Kembali]
4. Prinsip Kerja Rangkaian
[Kembali]
Cara kerja dari rangkaian adalah terdapat 2 input B0 dan B1 yang merupakan 2 input dari gerbang logika. Gerbang NOT terhubung ke B1 sedangkan gerbang logika lain yaitu AND,OR,XOR,NAND,NOR,XNOR terhubung ke keduanya, kemudian output dari gerbang logika akan dihubungkan ke H1-H7 dengan urutan NOT,AND,OR,XOR,NAND,NOR,XNOR. pada H1 dan H7 akan membaca apakah ada tegangan atau tidak, atau membaca 0 atau 1
5. Video Rangkaian
[Kembali]

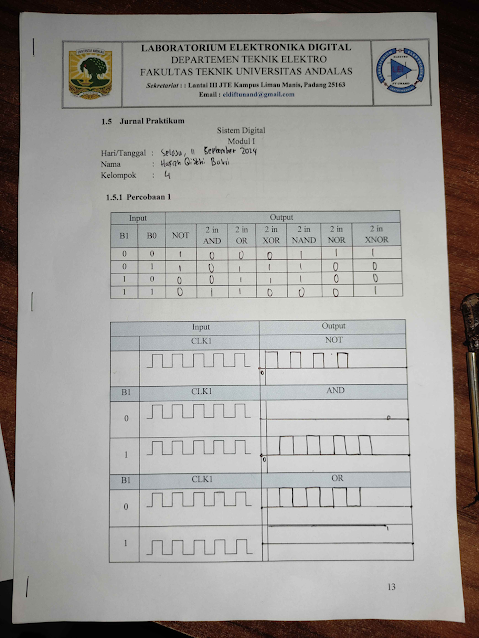

Percobaan 1
1.1. Analisa percobaan output pada tabel pertama percobaan 1
Jawab :
Ada input yang digunakan pada rangkaian yaitu B1 dan B0 dengan gerbang logika yang digunakan yaitu NOT,AND,OR,XOR,NAND,NOR,XNOR serta output yang digunakan sebagai logic probe ada 7 yaitu H1 - H7
Gerbang NOT
pada percobaan NOT, input dari gerbang adalah B1, pada tabel jurnal dengan input 0 luarannya menjadi 1 dan inputnya menjadi 0, ini sesuatu dengan prinsip gerbang NOT bahwa luaran akan selalu berkebalikan dari inputnya
Gerbang AND
Pada percobaan AND, input dari gerbang B1 dan B0, pada tabel jurnal dengan input 0,0;0,1;1,0;1,1 saat input 0,0;0,1;1,0 maka luarannya akan bernilai 0, sedangkan saat input 1,1 maka luarannya bernilai 1, hal ini sesuatu dengan prinsip gerbang logika AND bahwa output dari gerbang AND adalah hasil perkalian dari inputnya, misalkan 0x0=0, 0x1=0, 1x0=0, 1x1=1
Gerbang OR
Pada percobaan OR, input dari gerbang B1 dan B0, pada tabel jurnal dengan input 0,0;0,1;1,0;1,1 saat input 0,0 maka luarannya menjadi 0 sedangkan saat inputnya 0,1;1,0;1,1 output nya akan 1, hal ini sesuai dengan prinsip gerbang OR yaitu penjumlahan logika, misalkan 0+0=0, 0+1=1, 1+0=1, 1+1=2, semua akan bernilai 1 apabila ada salah satu inputnya bernilai 1
Gerbang XOR
pada percobaan XOR, input dari gerbang adalah B1 dan B0 pada tabel jurnal dengan input 0,0;0,1;1,0;1,1, saat input 0,0;1,1 maka luarannya 0, sedangkan saat input 0,1;1,0 maka luarannya 1, hal ini sesuai dengan prinsip gerbang XOR bahwa penjumlahan ekslusif, yaitu penjumlahan yang apabila hasilnya genap maka outputnya menjadi 0 sedangkan jika hasilnya ganjil maka outputnya 1. misalkan 0+0=0;1+1=2(genap),1+0=1;0+1=1(ganjil)
Gerbang NAND
pada percobaan NAND, input dari gerbang adalah B1 dan B0 pada tabel jurnal dengan input 0,0;0,1;1,0;1,1, saat input 0,0;0,1;1,0 maka luarannya bernilai 1, sedangkan saat inputnya 1,1 maka luarannya bernilai 0, hal ini sesuai dengan prinsip gerbang NAND bahwa output dari gerbang NAND adalah hasil perkalian terbalik dari inputnya. Gerbang NAND adalah kebalikan dari gerbang AND
Gerbang NOR
pada percobaan NOR niput dari gerbang adalah B1 dan B0 pada tabel jurnal dengan input 0,0;0,1;1,0;1,1. saat inputnya 0,0 maka outputnya 1, sedangkan saat inputnya 0,1;1,0;1,1 maka luarannya menjadi 0, hal ini sesuai dengan prinsip gerbang NOR bahwa outpu dari gerbang NOR adalah hasil penjumlahan terbaik dari inputnya, Gerbang NOR adalah kebalikan dari gerbang OR
Gerbang XNOR
pada percobaan XNOR input dari gerbang adalah B1 dan B0, dengan input 0,0;0,1;1,0;1,1. saat intputnya 0,0 dan 1,1 maka outputnya 1 sedangkan saat intputnya 0,1 dan 1,0 maka outputnya 0. hal ini sesuai dengan prinsip gerbang XNOR yang mana adalah penjumlahan ekslusif terbaik, apabila nilai penjumlahan inputnya genap maka outputnya 1, apabila penjumlahan inputnya ganjil maka outputnya 0. Gerbang XNOR adalah kebalikan dari gerbang XNOR

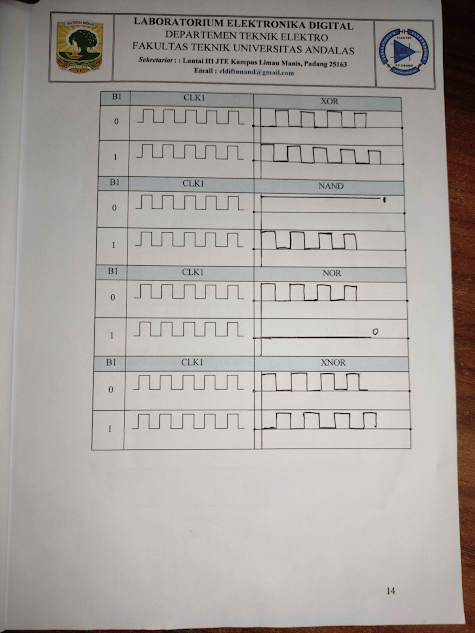

1.2. Analisa pengaruh clock untuk setiap output pada gerbang logika
NOT ,
pada clock not saat inputnya 0 outputnya 1,saat inputnya 1 outputnya 0, berkebalikan
AND
B1=0, saat clock inputnya 0 dan 1 outputnya tetap 0
B1=1, saat clock inputnya 0 outputnya di titik 0
saat clock inputnya 1 outputnya di titik 1
OR
B1=0, saat clock inputnya 0 outputnya di titik 0
saat clock inputnya 1 outputnya di titik 1
B1=1, saat clock inputnya 0 dan 1 outputnya tetap 1
XOR
B1=0, saat clock inputnya 0 outputnya di titik 0
saat clock inputnya 1 outputnya di titik 1
B1=1, saat clock inputnya 0 outputnya di titik 1
saat clock inputnya 1 outputnya di titik 0
NAND
B1=0, saat clock inputnya 0 dan 1 outputnya tetap 1
B1=1, saat clock inputnya 0 outputnya di titik 1
saat clock inputnya 1 outputnya di titik 0
NOR
B1=0, saat clock inputnya 0 outputnya di titik 1
saat clock inputnya 1 outputnya di titik 0
B1=1, saat clock inputnya 0 dan 1 outputnya tetap 0
XNOR
B1=0, saat clock inputnya 0 outputnya di titik 1
saat clock inputnya 1 outputnya di titik 0
B1=1, saat clock inputnya 0 outputnya di titik 0
saat clock inputnya 1 outputnya di titik 1
semua gerbang sesuai dengan prinsip gerbang logika sebenarnya
