LA M2 SISDIG

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

1. Panel DL 2203C
2. Panel DL 2203D
3. Panel DL 2203S
4. Jumper


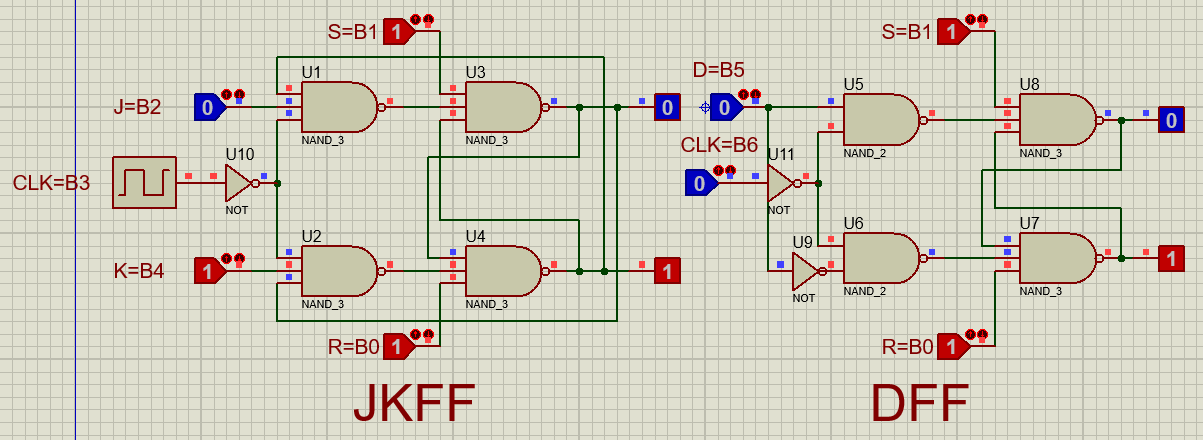

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

D Flip-Flop (U1 menggunakan IC 7474)

JK Flip-Flop (U2 menggunakan IC 74LS112)

1. D Flip-Flop (U1, IC 7474)

D flip-flop memiliki satu input utama, yaitu D, dan satu input clock CLK. Pada flip-flop ini, nilai data pada input D akan diteruskan ke output Q pada tepi naik (rising edge) dari sinyal clock.

Komponen dalam rangkaian U1:A:

B0, B1, B2, B3, B4: Saklar ini berfungsi sebagai input manual untuk memberikan logika 1 atau 0 ke flip-flop.

CLK: Input clock (B3) yang mengontrol kapan flip-flop akan membaca nilai pada input D dan memperbarui nilai pada output Q.

Prinsip Kerja D Flip-Flop:

Ketika clock memberikan sinyal naik (rising), flip-flop akan mengambil nilai dari input D.

Nilai D ini akan ditransfer ke output Q.

Jika D = 1 pada saat clock naik, maka Q akan menjadi 1, dan jika D = 0, maka Q akan menjadi 0.

2. JK Flip-Flop (U2, IC 74LS112)

JK flip-flop memiliki dua input utama, yaitu J dan K, serta satu input clock CLK. JK flip-flop merupakan jenis flip-flop yang lebih fleksibel dibandingkan SR flip-flop karena mengatasi kondisi tidak stabil.

Komponen dalam rangkaian U2:A:

J dan K: Input logika yang diatur melalui saklar seperti B0, B1, B2, dll.

CLK: Clock yang mengendalikan kapan output akan berubah, tergantung pada nilai J dan K.

Prinsip Kerja JK Flip-Flop:

J = 0, K = 0: Output tidak berubah (hold).

J = 0, K = 1: Output di-reset menjadi 0.

J = 1, K = 0: Output di-set menjadi 1.

J = 1, K = 1: Output akan toggle, yaitu beralih dari 0 ke 1 atau dari 1 ke 0 pada tepi naik clock.

Prinsip Kerja Keseluruhan Rangkaian:

D flip-flop (U1) akan menyimpan nilai data dari input D (diatur oleh saklar) ketika sinyal clock diterima. Output dari flip-flop ini akan diteruskan ke rangkaian lain sesuai dengan desain.

JK flip-flop (U2) juga dipicu oleh sinyal clock. Berdasarkan nilai input J dan K, output Q akan berubah sesuai dengan kondisi tabel kebenaran JK flip-flop (hold, set, reset, atau toggle).

Input R dan S adalah input yang ada karena dasar dari rangkaian Flip Flop adalah rangkaian RSFF. Jika nilai R atau S bernilai 0 maka, input yang diberikan pada JK tidak akan berpengaruh karena input RS ada pada akhir rangkaian sehingga mempengaruhi hasil akhir dari output

5. Video Rangkaian [Kembali]

6. Analisa [Kembali]

Analisa input dan output pada masing masing kondisi, buatkan prosesnya menggunakan rangkaian dalam masing masing Flip flop

1. Data 1 jika nilai B1=1 dan B0=0 selain itu dont care, pada JKFF dan DFF maka keadaannya adalah asychronous reset, Q=0 Q'=1

2. Data 2 jika nilai B1=0 dan B0=1 selain itu dont care, pada JKFF dan DFF maka keadaannya adalah asychronous set, Q=1 Q'=0

3. Data 3 jika nilai B1=1 dan B0=1 selain itu dont care, pada JKFF dan DFF maka keadaannya adalah terlarang karena nilai Q dan Q'nya sama, Q=1 Q'=1

pada 3 keadaan diatas adalah keadaan yang ada pada input rangkaian RS pada JKFF, jadi cara kerjanya sama dengan RSFF

4. Data 4 B6= data sebelumnya, B5=B4=B2=0, B1=B0=1, B3=clock, B6=0, Pada JKFF dan DFF, maka outputnya akan mempertahankan output sebelumnya atau disebut dengan keadaan hold pada JKFF karena outputnya Q=0 Q'=1 pada DFF=Q=0 Q'=1

5. Data 5 B6=data sebelumnya, B5=B4=B1=B0=1 B2=0. B=Clock, B6=0, pada JKFF dan DFF, maka outputnya JKFF dalam keadaan reset karena otputnya Q=0  Q'=1 dan pada DFF dalam keadaaan set karena outputnya berubah menjadi Q=1 Q'=0

6. Data 6 B6=B4=0 B0=B1=B2=1 dan B3=Clock, pada JKFF dan DFF maka outputnya dalam keadaan Set karena output JKFF menjadi Q=1 Q'=0 dan pada DFF dalam keadaan HOLD karena tidak ada perubahan data

7. Data 7 B4=B2=B1=B0=1 maka keadaan pada JKFF adalah toggle karena outputnya akan selalu berubah ubah

7. Link Download [Kembali]

Rangkaian Proteus klik disini

Video Simulasi klik disini

HTML klik disini

Datasheet Switch klik disini
Datasheet IC 7474 klik disini
Datasheet IC 74LS112 klik disini
